Le débitmètre de turbine pulsé de haute précision est composé d'un capteur de débit de turbine et d'un compteur d'affichage, il est produit et fabriqué par notre usine à l'aide de technologies de pointe étrangères, c'est l'un des débitmètres les plus idéaux pour le dosage des liquides. Ce débitmètre est caractérisé par une structure simple, une haute précision et une installation et une utilisation faciles. Ce produit est largement utilisé dans le pétrole, l'industrie chimique, la métallurgie, l'approvisionnement en eau, la fabrication de papier, la protection de l'environnement, la nourriture et d'autres domaines, il convient à la mesure des liquides dans les tuyaux fermés avec l'acier inoxydable 1cr18ni9ti, 2Cr13 et le corindon Al2O3, le carbure cémenté ne joue aucun rôle corrosif et ne contient pas de fibres, de particules et d'autres impuretés.
I. Généralités:
Haute précisionDébitmètre à turbine pulséEst composé d'un capteur de débit de turbine et d'un compteur d'affichage, est fabriqué par notre usine en utilisant la production de technologie de pointe étrangère, est l'un des débitmètres idéaux pour la métrologie liquide. Ce débitmètre est caractérisé par une structure simple, une haute précision et une installation et une utilisation faciles. Ce produit est largement utilisé dans le pétrole, l'industrie chimique, la métallurgie, l'approvisionnement en eau, la fabrication de papier, la protection de l'environnement, la nourriture et d'autres domaines, il convient à la mesure des tuyaux fermés avec l'acier inoxydable 1cr18ni9ti, 2Cr13 et corindon AL2O3Le carbure cémenté ne joue pas un rôle corrosif et n'a pas de fibres, de particules et d'autres impuretés liquides.
Débitmètre à turbine pulsé de haute précisionS'il est utilisé avec un instrument d'affichage avec des fonctions spéciales, il peut effectuer un contrôle quantitatif automatique, une alarme de dépassement et d'autres utilisations- Oui.
II. Caractéristiques du produit:
■ le capteur est un roulement en carbure de type Push, non seulement pour garantir la précision, mais aussi pour améliorer la résistance à l'usure;
■ structure simple, solide et facile à démonter;
■ large plage de mesure, faible débit limite inférieure;
■ petite perte de pression, bonne Répétabilité et haute précision;
■ avec une résistance élevée aux interférences électromagnétiques et aux vibrations;






Iii. Principe de fonctionnement:
Série lwgynDébitmètre à turbine pulséDeLe fluide circule à travers le boîtier du capteur, en raison de la pale de la roue à aubes avec un certain angle avec le flux, l'impulsion du fluide rend la pale a un moment de rotation, surmonter le couple de frottement et la résistance du fluide après la rotation de la pale, la vitesse de rotation est stable Après l'équilibre du couple, dans certaines conditions, la vitesse de rotation est proportionnelle au débit, car la pale est conductrice magnétique, il est dans le champ magnétique du détecteur de signal (composé d'acier magnétique et de bobines), la pale en rotation coupe les lignes de champ magnétique, périodiquement modifie le flux magnétique de la bobine, de sorte que les deux extrémités de la bobine induisent un signal électrique impulsionnel, ce signal est mis en forme par amplification de l'amplificateur, formé avec une onde pulsée rectangulaire continue d'une certaine amplitude, qui peut être transmise à distance au compteur d'affichage, montre le débit instantané du fluide et la mesure cumulative. Sur une certaine plage de débit, la fréquence d'impulsion F est directement proportionnelle au débit instantané Q du fluide traversant le capteur, l'équation de débit étant: q = 3600 X F / k;
Dans la formule:
F - fréquence des impulsions [Hz];
K - - coefficient d'instrumentation du capteur [1 / M]3], donnée par un ticket de contrôle.
Q, Débit instantané du fluide (en état de fonctionnement) [m3/ h); [1 / l] en unités;
3600 – facteur de conversion;
Le coefficient d'instrumentation de chaque capteur est rempli par l'usine de fabrication dans le certificat de vérification et la valeur K est définie dans le compteur d'affichage correspondant, ce qui permet d'afficher le débit instantané et le total cumulé;
Iv. Principales propriétés techniques:
■ diamètre nominal de passage: (4 ~ 200) mm voir tableau I pour les paramètres de base;
■ température moyenne: (- 20 ~ 80)℃(- 20 à 120)℃;
■ température ambiante: (- 20 ~ 55)℃;
■ précision: ± 0,2%, ± 0,5%, ± 1%;
■ ligne de transmission du signal du détecteur: trois impulsions de tension filaires (câble blindé à trois conducteurs);
■ amplitude de tension de sortie: Niveau haut ≥ 8V, niveau bas ≤ 0.8v;
■ distance de transmission: la distance du capteur au compteur d'affichage peut atteindre 1000 mètres;
■ matériau du corps: 304, (316L);
■ matériau de la roue: 2Cr13 (traitement de titane, acier Duplex);
■ matériau du roulement: carbure;
■ mode de connexion: filetage, bride, bride de serrage, interface de cerclage sanitaire;
■ norme de bride: norme nationale;
■ pression de travail: 1,6 ~ 2,5 MPa (la haute pression de 10 - 25 MPa doit être traitée sur commande);
■ degré de protection: ip65; Classe de protection contre les explosions: exdiibt6;
Tableau I
|
LWGY□ |
□ □ |
□ |
□ |
□ |
Dire |
|
Classe
Type
|
LWGYN |
|
|
|
|
Sortie impulsionnelle du capteur de débit tri - filaire, + 12VDC, + 24VDC alimenté; |
LWGYB |
|
|
|
|
Type d'affichage sur site 3.2v10ah alimenté par batterie au lithium; |
LWGYC |
|
|
|
|
Affichage sur le terrain avec 4 ~ 20ma (sortie d'impulsion), + alimentation 24V; |
LWGYA |
|
|
|
|
Sortie du transmetteur de débit 4 ~ 20ma, + alimentation 24V sans Affichage; |
|
Le mâle
Appelé
général
Diamètre
|
4 |
|
|
|
Gamme de débit normal
m3/ heure
|
0,04 à 0,25 |
Étendre la gamme de trafic
m3/ heure
|
0,04 à 0,4 |
6 |
|
|
|
0,1 à 0,6 |
0,06 à 0,6 |
10 |
|
|
|
0,2 à 1,2 |
0,15 à 1,5 |
15 |
|
|
|
0,6 à 6 |
0,4 à 8 |
20 |
|
|
|
0,8 à 8 |
0,45 à 9 |
25 |
|
|
|
1 à 10 |
0,5 à 10 |
32 |
|
|
|
1,5 à 15 |
0,75 à 15 |
40 |
|
|
|
2 à 20 |
1 à 20 |
50 |
|
|
|
4 à 40 |
2 à 40 |
65 |
|
|
|
7 à 70 |
3,5 à 70 |
80 |
|
|
|
10 à 100 |
5 à 100 |
100 |
|
|
|
20 à 200 |
10 à 200 |
125 |
|
|
|
25 à 250 |
12,5 à 250 |
150 |
|
|
|
30 à 300 |
15 à 300 |
200 |
|
|
|
80 à 800 |
40 à 800 |
|
Protection contre
Explosion
|
|
|
|
Pas de marquage, type non antidéflagrant |
B |
|
|
Type antidéflagrant |
|
Précision
niveau
|
A |
|
Niveau de précision 0,2 |
B |
|
Niveau de précision 0,5 |
C |
|
Niveau de précision 1.0 |
|
Turbine
Type
|
A |
Gamme de débit normal |
B |
Étendre la gamme de trafic |
|
Explication :
Dn4 ~ dn10 raccords filetés ou soudés, avec sections droites avant et arrière et filtres, haute pression de 6,3 MPa.
Le capteur du diamètre du tube dn15 ~ dn40 est fileté et la pression est de 2,5 MPa.
Le capteur de diamètre de tuyau dn50 ~ dn200 est raccordé par bride et la pression est de 1,6 MPa.
Diamètre de tuyau dn15 ~ dn40OptionnelLivré avec des sections droites avant et arrière ou des joints vivants, matériau acier au carbone divisé et acier inoxydable.
Diamètre de tuyau dn15 ~ dn40 pour raccord à bride, instructions lors de la commande.
★Type haute pression et exigences spéciales lors de la commande.
|

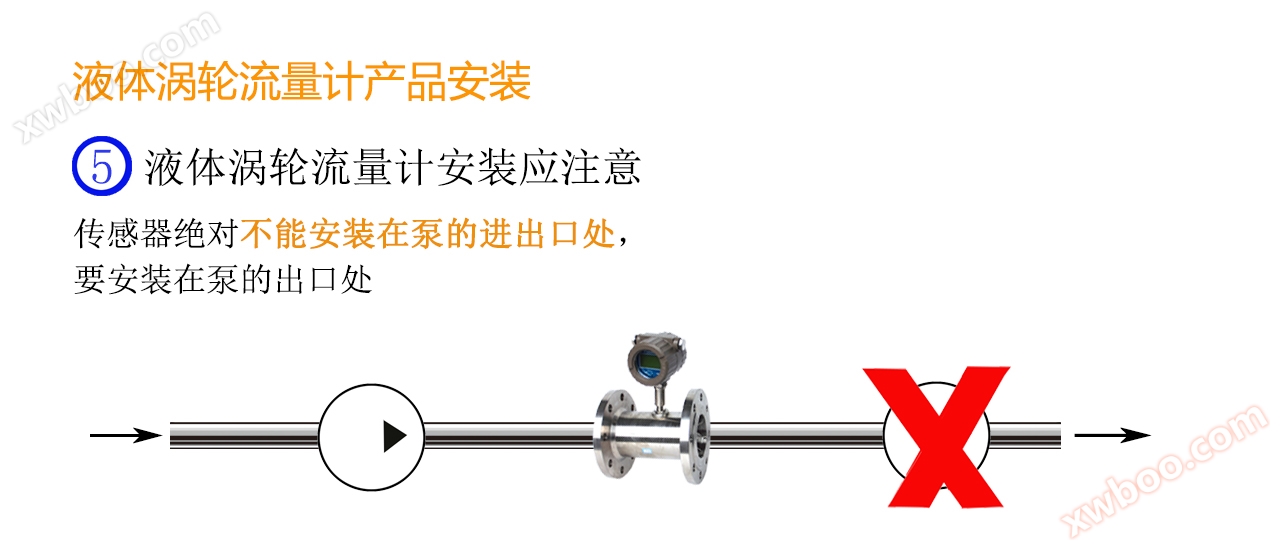

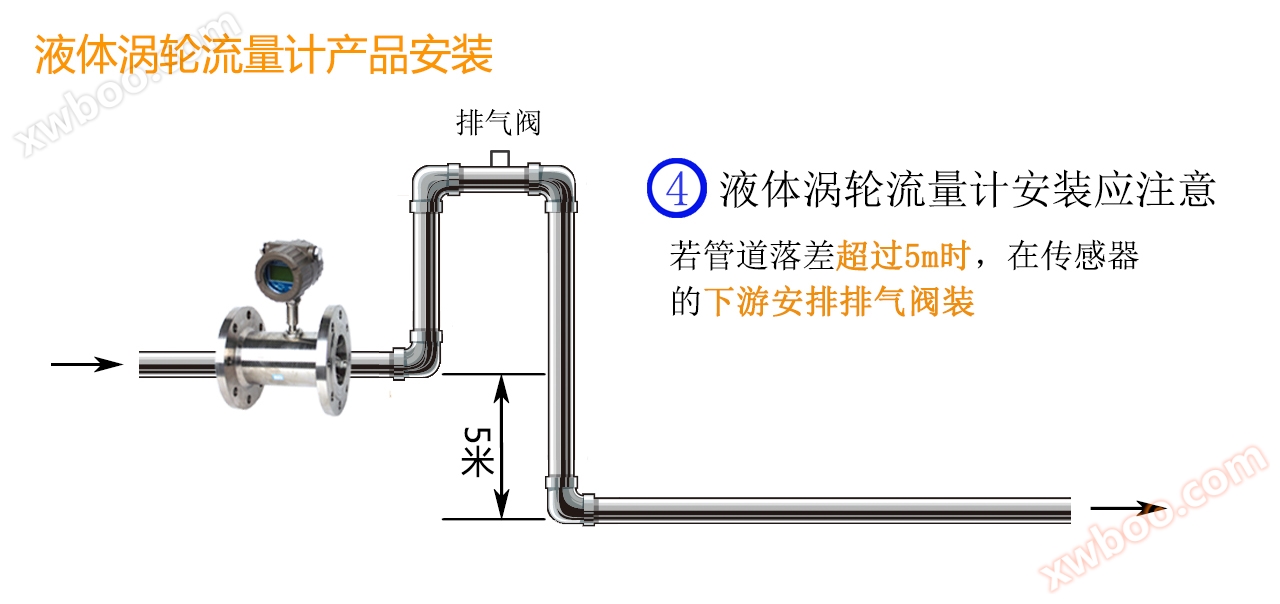

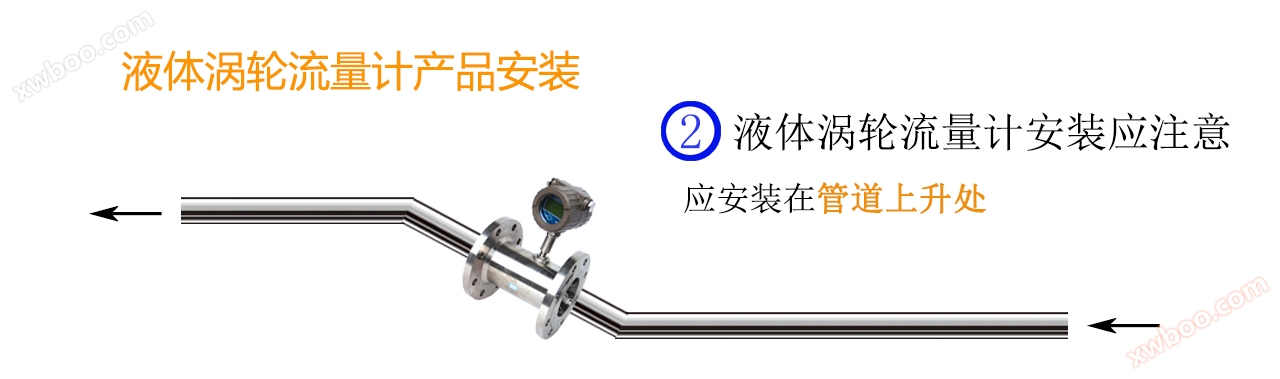

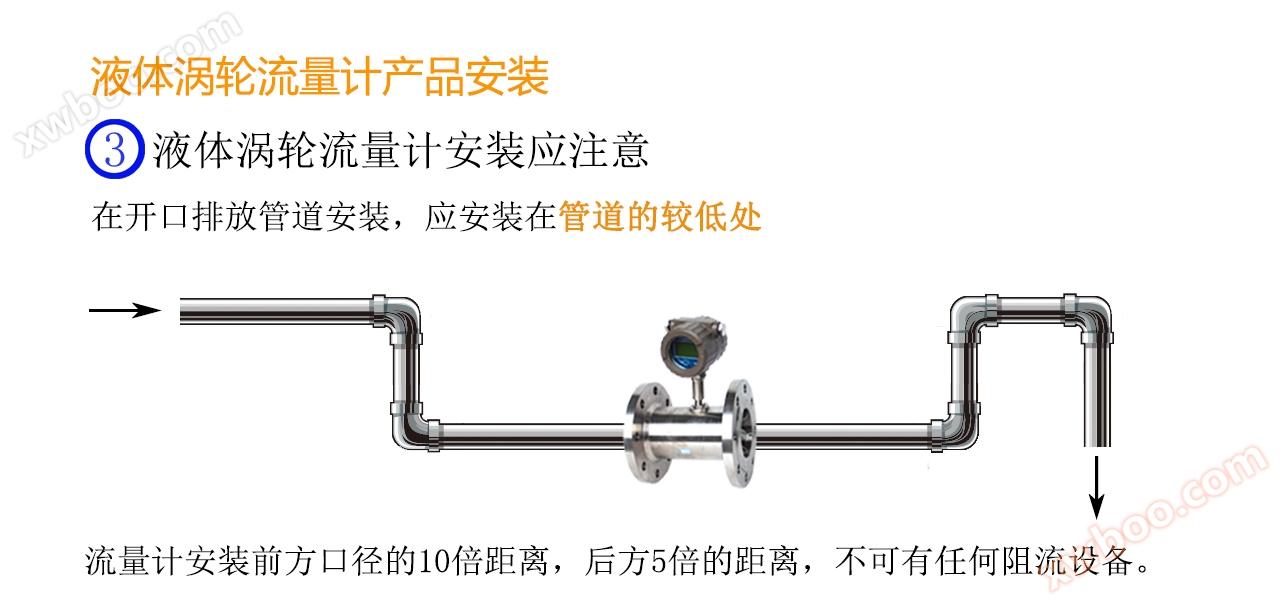

V. Utilisation:
■ lors de l'utilisation, le liquide testé doit être maintenu propre et exempt d'impuretés telles que les fibres et les particules.
■ le capteur doit être rempli lentement de liquide à l'intérieur du capteur au début de l'utilisation avant d'ouvrir la vanne de sortie (la vanne doit être installée à l'extrémité arrière du débitmètre), il est strictement interdit d'être touché par le fluide à grande vitesse lorsque le capteur est dans un état sans liquide.
■ le cycle de maintenance du capteur est généralement de six mois. Lors du lavage, veillez à ne pas endommager les pièces à l'intérieur de la cavité de mesure, en particulier la roue à aubes. S'il vous plaît être optimiste sur la relation de position du Guide et de la roue lors de l'assemblage.
■ lorsque le capteur n'est pas utilisé, le liquide interne doit être lavé, après séchage par soufflage et aux deux extrémités du capteur, une gaine de protection est ajoutée pour empêcher la saleté d'entrer, puis placée dans un endroit sec pour la conservation. (ce point est très important)
■ le filtre utilisé doit être lavé régulièrement, le liquide à l'intérieur doit être lavé lorsqu'il n'est pas utilisé, comme le capteur, avec une gaine anti - poussière, placée dans un endroit sec pour la conservation.
■ le câble de transmission du capteur peut être posé au - dessus ou enterré (le tube de fer doit être gainé lorsqu'il est enterré.)
■ avant l'installation du capteur, connectez - vous d'abord avec le compteur d'affichage ou l'oscilloscope, allumez l'alimentation, soufflez avec la bouche ou composez la roue à aubes à la main pour qu'elle tourne rapidement pour voir s'il y a un affichage ou non, puis installez le capteur lorsqu'il y a un affichage. S'il n'est pas affiché, les sections concernées doivent être vérifiées pour résoudre les problèmes.
