Imageur entièrement automatique (avec laser)

NégociableMise à jour sur10/02

Modèle

Nature du fabricant: producteurs

Catégorie de produit

Lieu d'origine

Consulter en ligne

Vue d'ensemble

Détails du produit

Fonction de mesure:
Éléments de mesure: longueur, largeur, hauteur, espacement des trous, espacement, espacement des épingles, épaisseur, Arc de cercle, diamètre, rayon, fente, angle, angle R, etc.

Objets de mesure: LCD, FPC, PCB, lineboard, vis, ressorts, horloges, montres, compteurs, Inserts (connecteurs, bornes de câblage), engrenages, cames, filetages, gabarits de rayon, gabarits de filetage, fils et câbles, couteaux, roulements, quincaillerie, pièces embouties, écrans, écrans d'essai, plaques de maille (maille en acier, gabarit SMT), etc.

Industries d'application: machines, électronique, moules, moulage par injection, matériel, caoutchouc, appareils électriques à basse tension, matériaux magnétiques, matériel de précision, estampage de précision, Inserts de connexion, connecteurs, terminaux, téléphones portables, appareils ménagers, ordinateurs (ordinateurs), téléviseurs à écran LCD (LCD), cartes de circuits imprimés (lineboard, PCB), automobiles, dispositifs médicaux, horloges, instruments et instruments, etc.

Paramètres techniques:

Modèle d'instrument	CNC-4030
Dimensions extérieures (mm)	740 × 1000 × 1750
Plage de mesure (mm)	X	400
	Y	300
	Z	200
Table de travail en verre (mm)	taille	429 × 329
Table de travail en verre (mm)	Porteur	≤25kg
Précision de mesure	X	≤(3,0 + L / 200) μm
	Y	≤(3,0 + L / 200) μm
	Z	≤(5,0 + L / 150) μm
Système de mesure d'image	CCD	Caméra couleur haute résolution Teo USA
	Objectif	Lentille à grossissement continu HD 0,7 × - 4,5 ×
	Grossissement de l'image	20 × - 180 ×
Source de lumière	Contour lumière	Source de lumière froide LED, 256 niveaux de luminosité réglables
	Lumière de surface	6 anneaux 8 zones LED source de lumière froide, 256 niveaux de luminosité réglable
	Lumière coaxiale	Source de lumière froide LED, 256 niveaux de luminosité réglables
logiciel	Logiciel de mesure de précision ekotenry
Environnement de travail	Température 20 ℃ ± 2 ℃, changement de température < 2 ℃ / HR, humidité 30 ~ 80%, loin de la source de vibration
Puissance de travail	220V / 50Hz / 10A
Période de garantie	1 année

Caractéristiques du logiciel de mesure d'imageur entièrement automatique:

Un. Fonctions de base:

● conversion de coordonnées cartésiennes / polaires ● conversion de coordonnées absolues / relatives / de travail

● conversion mâle / impériale ● conversion degrés / degrés décisecondes

● Groupe de points / points ● pointage à deux points / multipoints

● trois points / multipoints pour les cercles et les arcs ● ligne B - spline

● distance entre deux points ● distance moyenne entre deux lignes

● distance entre les lignes de points ● distance entre les deux centres circulaires

● distance de la ligne circulaire ● angle et intersection entre les deux lignes

II. Fonctions spéciales:

◆ contrôle de la source lumineuse: tout l'ordinateur contrôle la source lumineuse.

◆ doublage automatique: il n'est pas nécessaire de corriger l'image après chaque doublage et peut transformer le grossissement à volonté pendant la mesure et la programmation, peut utiliser différents grossissements dans différentes parties du même objet de mesure, entrer dans le programme.

◆ autofocus: la surface de mise au point est automatiquement déterminée par l'ordinateur pour garantir la précision de chaque mise au point et réduire l'erreur générée par la décision humaine.

◆ fonction de coordonnées: pas besoin d'ajuster manuellement le pendule droit lors de la mesure de la pièce, le logiciel fournit la translation des coordonnées, la rotation, l'équilibrage.

◆ fonction de dimensionnement: dimensionnement / déplacement directement dans les zones d'image et de géométrie, points, lignes, cercles / arcs et points d'extrémité de ligne, points intermédiaires, centres, quadrants automatiquement capturés.

◆ fonction adaptative: réglage réglable des paramètres CCD pour améliorer l'auto - adaptation; Supprimez la fonction de bordure pour obtenir les données de mesure correctement.

◆ capture automatique: utilisez l'outil d'image pour saisir rapidement et automatiquement les points de contour géométriques de base et composer directement des lignes, des cercles et des arcs.

◆ fonction de cartographie: sortie directe des graphiques mécaniques au format.Dxf, implémentation de la fonction de transcription 2D, connexion transparente avec d'autres logiciels tels que AutoCAD, Pro / E, UG, etc.

◆ fonction de prise de vue: zone de mesure zoom sur la sortie graphique de la caméra, convertie en (.Bmp,.Jpg).

◆ rapport de mesure: les tolérances peuvent être définies sur les données de mesure, le jugement automatique, sélectionnez les données de mesure nécessaires, générez un rapport word standard, Excel Chart.

◆ fonction de programmation: facile à utiliser le logiciel de programmation d'enseignement d'auto - apprentissage, le programme peut être exécuté à plusieurs reprises.

◆ fonction de mesure 3D: la direction de l'axe Z peut répondre aux exigences de mesure de la hauteur du produit.

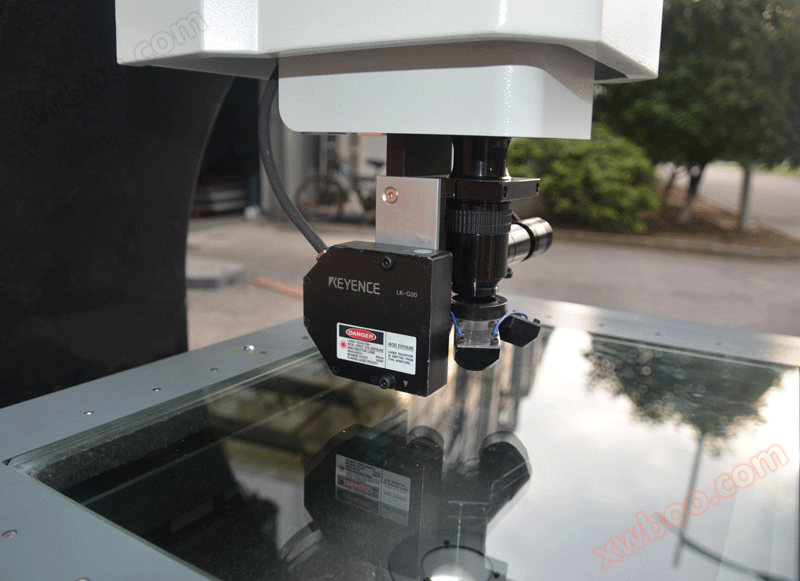

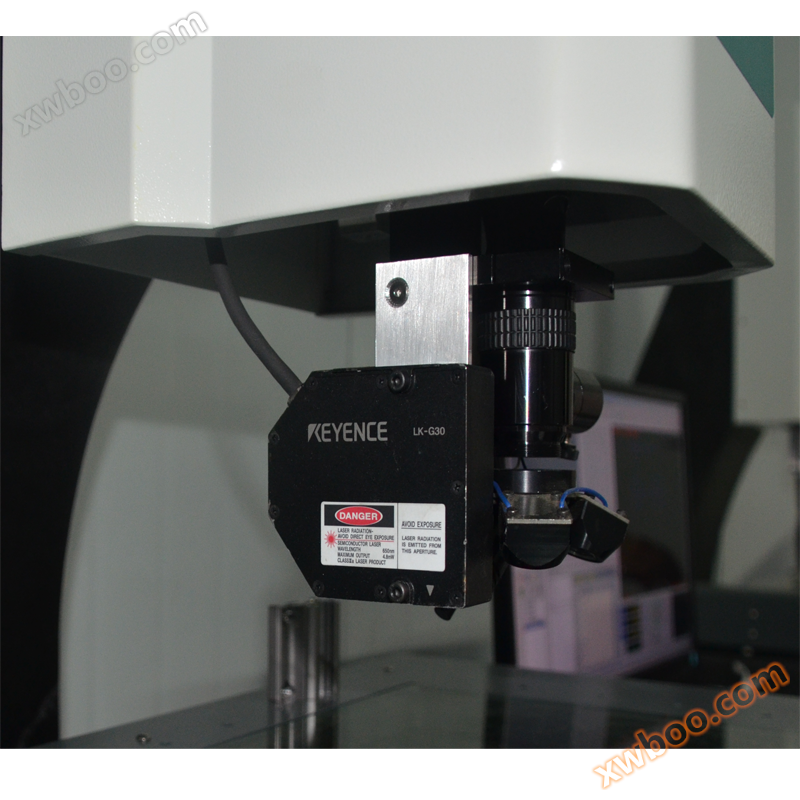

[aussi: l'axe Z de la machine peut être équipé d'une sonde britannique Renishaw ou d'un laser keynce (prix supplémentaire)]
