Dkmt200 testeur in situ haute performance de traction à basse température de qualité scientifique

Dkmt200 / 1000 testeur in situ haute performance de traction à basse température de qualité scientifique

1 Généralités

1.1 Contexte technique

Test in situ (Test micromécanique + surveillance visuelle): test des propriétés mécaniques du matériau de l'éprouvette à l'échelle micro - nanométrique, peut intégrer un microscope commun, microscope métallographique et autres dispositifs d'imagerie pour effectuer une surveillance dynamique complète des dommages causés par la déformation microscopique du matériau, une technique de test mécanique qui révèle en profondeur le comportement micromécanique de divers types de matériaux et de leurs articles, le mécanisme de dommage et sa loi de corrélation avec l'action de la charge et les propriétés du matériau. Il est également possible d'effectuer des tests de propriétés mécaniques des matériaux indépendamment.

1.2 utilisation du produit

Les mécanismes de dommages par déformation microscopique et les lois d'évolution des propriétés des matériaux sous l'effet du couplage sont étudiés par l'application de charges composites et de champs multiphysiques aux matériaux sous surveillance par un dispositif d'imagerie. Utilisé pour divers matériaux métalliques, matériaux inorganiques non métalliques pour l'essai de performance en traction et en flexion, l'ordinateur connecté peut afficher directement la courbe de force d'essai - temps, la force d'essai et la limite d'élasticité des matériaux avec des caractéristiques d'élasticité évidentes, les données expérimentales sont pratiques et intuitives. Un nouveau support technique pour l'étude des mécanismes de déformation des matériaux à l'état solide, ainsi que pour la prévision de la durée de vie et l'évaluation de la fiabilité des produits manufacturés.

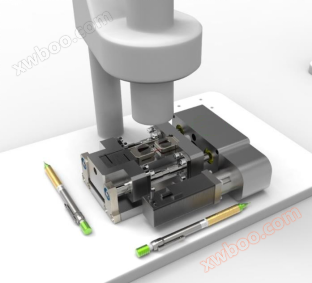

200 ~ 1kN in situ et Microscope 10kn in situ et Microscope

1.3 champ d'application

Il est largement utilisé dans l'aérospatiale, les collèges et universités, les instituts de recherche scientifique, l'inspection de la qualité, l'automobile, la métallurgie, les nouveaux matériaux, les matériaux de construction et d'autres domaines.

Figure 1 - 2 Résultats typiques de l'étirement in situ au microscope

1.4 caractéristiques techniques

A) structure légère, faible consommation d'énergie et faible encombrement;

B) mécanisme à double vis, grande rigidité de la machine principale et petit moment de renversement;

C) transmission mécanique Multi - niveaux, rapport de réduction est grand pour l'étirement super lent. Peut être utilisé indépendamment pour déterminer les paramètres du matériau, peut également être utilisé avec divers microscopes pour réaliser un test dynamique visuel des dommages de déformation du matériau sous charge;

D) l'outillage d'extension peut réaliser des essais in situ de charge composite de haute précision sous l'action de plusieurs charges de traction, de flexion, de cisaillement et de compression;

E) Le module d'extension peut réaliser l'essai in situ des propriétés micromécaniques des matériaux dans un environnement de couplage de champ multiphysique mécanique, électrique, thermique et magnétique;

F) servocommande en boucle fermée DC, réglage de la vitesse en douceur et large plage de réglage de la vitesse;

G) Codeur rotatif de haute précision, positionnement précis;

H) Les traverses droite et gauche se déplacent symétriquement, le point d'observation étant toujours dans le champ de vision;

I) Échantillon de forme métallique: l'assemblage de la pince de serrage en forme de coin est pratique et non glissant, la pince adaptative garantit que l'éprouvette est toujours dans l'état de la barre à deux forces;

J) Échantillons de film: lors de l'assemblage des pinces planes, il est possible de maintenir des éprouvettes de type film, bionique et autres, avec une grande polyvalence;

K) avec la fonction de limite gauche et droite pour empêcher le mauvais fonctionnement.

2 Description des fonctions

A) haut niveau de contrôle en boucle fermée: la première machine d'essai domestique à réaliser un véritable système de contrôle en boucle fermée de charge et de déplacement, avec une force, un mode de contrôle de la charge de déplacement et différents modes de contrôle sans dépassement, une commutation en douceur;

B) Technologie de correction non linéaire: l'utilisation de la technologie de correction non linéaire et de la technologie de réglage automatique du zéro pour le capteur de force améliore considérablement la précision de mesure de l'ensemble de la machine;

C) Acquisition, affichage et stockage en temps réel des données d'essai. Le logiciel d'essai juge automatiquement la fin de l'essai, stocke automatiquement les données d'essai, peut être appelé à tout moment après la fin de l'essai, pour le traitement ultérieur des données;

D) Le logiciel peut être exécuté sur la plate - forme win7 / win10, l'interface d'exploitation chinoise (l'interface logicielle anglaise est disponible en option);

E) Il est possible d'exporter un ensemble d'échantillons bruts de données d'essai, de résultats d'essai, de courbes, etc. dans un tableau Excel ou d'exporter le rapport d'essai dans un document Word pour un traitement ultérieur de l'impression du rapport;

F) presque toutes les opérations de données peuvent être effectuées dans une seule interface de traitement de données, marquage et suppression des données invalides, statistiques, impression, importation, exportation, visualisation des résultats ou suivi des données brutes, modification des dimensions et recalcul des échantillons, superposition, marquage et mise à l'échelle des graphiques, modification manuelle des données caractéristiques, transformation libre des canaux et des unités du système de coordonnées, etc.;

G) peut automatiquement ou manuellement effacer ou reconstituer les canaux de mesure de force, de déplacement, etc., en particulier, il existe 4 façons de nettoyer les canaux de force, peut atteindre la remise à zéro automatique;

H) dessiner plusieurs courbes en temps réel, vous pouvez prévisualiser plusieurs courbes après l'essai: courbes force - temps, force - position, déplacement - temps, etc.;

I) fonction de traitement graphique: acquisition de données en temps réel pour dessiner des courbes avec reproduction tardive de la courbe, avec agrandissement ou réduction locale de la courbe, contraste des résultats de la superposition de courbes simples ou multiples, déplacement du point central de la courbe, marquage manuel de la courbe;

J) avec plusieurs fonctions de protection. Par exemple, arrêt automatique en cas de surcharge maximale de 10 &; Arrêt automatique de surintensité du système d'entraînement de vitesse de déplacement de la traverse mobile; Fonction de protection automatique pour le déplacement de la traverse mobile au - dessus de la position supérieure et inférieure.

3 Principaux paramètres techniques

Longueur de la machine entière l≈178mm

Largeur de la machine entière W≈120mm

Hauteur de la machine entière H≈55.4mm

Chargement de l'itinéraire≈20mm

Poids de l'équipement≈1,7 kg

A) forme hôte: Bureau horizontal

B) Force d'essai maximale: 200n / 1000n (charge personnalisée disponible)

C) Précision de mesure de la force d'essai: ± 1% FS

D) Résolution de déplacement de la traverse: 0,04 μm

E) plage de vitesse d'essai de traverse: 0.01 ~ 10mm / min

F) vitesse de réglage à vide de la traverse: Force d'essai maximale autorisée en dessous de 5 mm / min

G) dispositif d'environnement à basse température: 0 ~ - 60 degrés

H) alimentation électrique: 220 ± 10v AC 50hz

I) environnement de travail: Température 10 ~ 35 ℃;

Humidité 20 ~ 80 ℅;

Pas de gaz corrosifs;

Pas de vibrations, pas de bruit, il est recommandé de travailler sur une table flottante pneumatique avec un appareil microscopique.

J) type de taille d'échantillon de traction recommandé (la taille de la Section peut être ajustée):

Figure 3 - 2

K) Il est recommandé de plier le type de taille de l'échantillon (la taille de la Section peut être ajustée):

Figure 3 - 3

4 Introduction au système de test

Le testeur se compose principalement de modules tels que le cadre principal, l'unité d'entraînement, le codeur, le servocommandeur entièrement numérique, le capteur de force, le capteur de déplacement, l'unité logicielle de l'ordinateur.

4.1 cadre hôte

Le cadre principal est le mécanisme d'engagement de l'ensemble de la machine, la rigidité bonne ou mauvaise affecte directement les caractéristiques de travail de l'ensemble de la machine. Pour assurer la fiabilité pendant de longues heures de travail, cet instrument est configuré avec des vis à billes de haute précision et de haute rigidité. L'application de la charge est réalisée par une combinaison de composants tels que le servomoteur, le réducteur et d'autres, et la mesure de la charge est réalisée par un capteur de charge.

4.2 unités d'entraînement

L'unité d'entraînement adopte le servomoteur à courant continu miniature de la série Yaskawa Σ - mini du Japon, marque de première ligne, qualité importée, avec une large plage de réglage de la vitesse, un fonctionnement en douceur, une forte réactivité et une précision et une fiabilité de positionnement extrêmement élevées.

Figure 4 - 1

4.4 Contrôleur servo numérique complet

Haute résolution de mesure: ± 180 000 Yards haute résolution pour des mesures de haute précision.

Technologie sans séparation des vitesses: le système de mesure à haute résolution de la technologie sans séparation des vitesses, le premier lancé par l'industrie nationale des machines d'essai, a stimulé le développement de la technologie sans séparation des dispositifs de mesure dans l'industrie des machines d'essai.

Fréquence d'échantillonnage du Contrôleur jusqu'à 1000 Hz.

Technologie d'application intelligente du capteur: chaque canal de capteur peut identifier automatiquement les différents capteurs insérés et peut être utilisé immédiatement, sans configuration dans le logiciel, pour éviter les dommages causés au capteur par une erreur humaine, les capteurs déjà calibrés peuvent être branchés sur d'autres contrôleurs edc220 pour une utilisation directe sans ré - étalonnage, cette technologie est leader technologique dans l'industrie des machines d'essai domestiques.

Contrôleur hautement stable et fiable: boîte de contrôle et panneau de ligne à quatre couches utilisant la technologie de fabrication avancée de l'Allemagne, tous les composants sont montés avec une machine à coller entièrement automatique, la qualité est extrêmement fiable.

La vitesse de déplacement de la traverse d'entraînement du contrôleur numérique EDC peut être réglée arbitrairement. Peut constituer un système de contrôle de contrainte, de déformation. Plage de contrôle de vitesse jusqu'à 1: 100 000.

Doli edci20 doli boîte de commande manuelle (en option)

4.5 capteurs de force

Le capteur de force utilisé est une marque nationale bien connue, ce capteur est caractérisé par:

A) haute précision, bonne cohérence de traction;

B) étanchéité intégrale, performance stable et fiable;

C) La structure globale est compacte;

D) petite sensibilité de sortie, bonne rigidité et longue durée de vie.

4.6 unités de logiciels informatiques

Le logiciel est polyvalent et polyvalent, le logiciel d'essai est composé de paquets et de modules puissants et multifonctionnels, qui fournissent des modules et des paquets de données adaptés aux besoins des différents utilisateurs. Convient pour les essais de traction, de compression, de flexion de matériaux métalliques, non métalliques, composites. Peut soutenir personnalisé GB, DIN, ISO, ASTM, JIS et d'autres normes d'essai de pays, capable de répondre à une large gamme de personnalisation du nouveau système d'essai de matériaux. Les courbes d'essai sont présentées dans le diagramme ci - dessous.

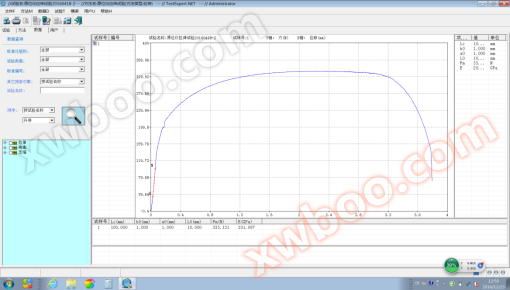

Figure 4 - 6 courbe d'essai
